TPU de poliéster

Você é bem-vindo ao vir à nossa fábrica para comprar a mais recente TPU de vendas, preço baixo e poliéster de alta qualidade. Zhongsu espera cooperar com você.

Enviar consulta

Descrição do produto

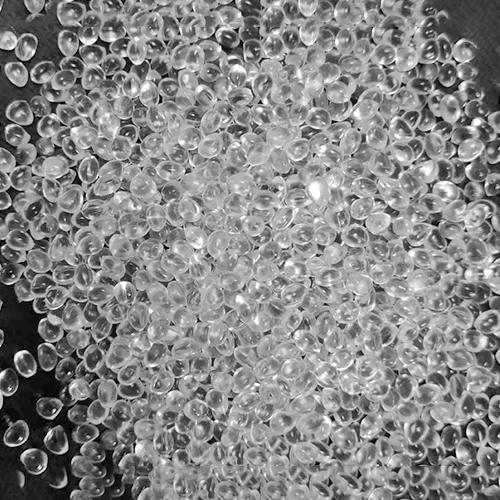

TPU de poliéster

A TPU de poliéster de codolim de alta codorna de Zhongsu é amplamente utilizada nela, vestível, arame e cabo, automóvel, casa inteligente e outras indústrias, com base em sua excelente resistência ao desgaste, resistência à tração, resistência ao calor, resistência ao enrolamento, boa elasticidade e desempenho de alto custo.

A TPU de poliéster é amplamente utilizada, vestível, arame e cabo, automóvel, casa inteligente e outras indústrias com base em sua excelente resistência ao desgaste, resistência à tração, resistência ao calor, resistência ao enrolamento, boa elasticidade e desempenho de alto custo.

Moldagem de injeção de poliéster:

A moldagem por injeção, também conhecida como moldagem por injeção, é um método de moldagem de injeção e moldagem. Possui velocidade de produção rápida, alta eficiência e operação automática. O tamanho pode ser de grande a pequeno e o tamanho é preciso. Pode formar peças com formas complexas. É adequado para os campos de moldagem e processamento da produção de grandes estrelas e produtos complexos.

Extrusão de poliéster:

No processamento plástico, também é chamado de moldagem por extrusão ou extrusão. Refere-se a um método de processamento no qual o material passa pela ação entre o barril da extrusora e o parafuso, enquanto é aquecido e plastificado, e é empurrado para a frente pelo parafuso e passa continuamente pela cabeça para fabricar vários produtos de seção transversal ou produtos semi-acabados.

Projeto	Unidade	Valor do tipo
TPU de poliéster
Dureza	Shore-A/D.	55a	60a	65a	70A	75a	80a	85a	90A	95a	55d	65d	75d	85d
Gravidade específica	g / cm3	1.16	1.17	1.17	1.18	1.18	1.19	1.19	1.19	1.2	1.21	1.21	1.22	1.22
Resistência à tracção	MPA	15	17	22	25	32	35	40	45	50	52	55	60	60
Módulo de tração 100%	MPA	2.7	3.2	3.5	3.8	4.5	5	7	10	15	16	22	35	35
Módulo de tração 300%	MPA	4	4.5	5.5	7	8.5	12	15	24	35	38	40	43	43
Alongamento em quebrar	%	850	830	750	650	600	550	500	450	400	380	350	300	300
Força de rasgo	Kn/mm	62	70	75	80	85	92	103	110	120	125	150	165	200
Quantidade de abrasão	mm3	～	～	110	97	95	90	75	65	60	56	50	45	45
Temperatura de fusão recomendada		Tempo de secagem				Temperatura de secagem				Os valores na tabela representam valores típicos apenas, não absolutos valores.
160-220 ℃		3H-4H				90-100 ℃
